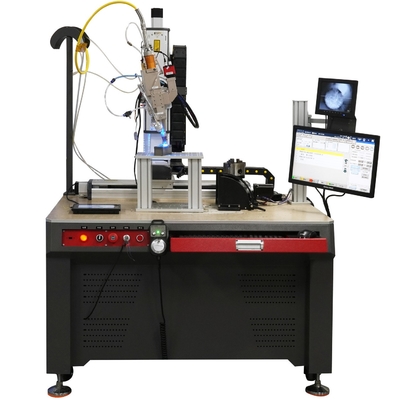

Série RS - Máquina de solda a laser por anel e ponto - Tipo ECO para solda de cobre
Série RS - Máquina de solda a laser por anel e ponto - Tipo ECO para solda de cobreDescrição:
A solução de soldagem a laser HW-AMB-ECO é uma tecnologia avançada de soldagem a laser,cujo princípio fundamental consiste em utilizar simultaneamente um feixe de laser de anel externo e um feixe de laser de ponto interno para obter uma distribuição térmica mais uniforme e uma qualidade de soldagem mais elevada. A soldagem a laser tradicional encontra muitas vezes vários problemas quando o calor local da peça de trabalho é demasiado elevado, tais como deformação de soldagem, porosidade, rachaduras...Otimizar a distribuição de calor, aquecimento em vários pontos, distribuição uniforme, baixa tensão de soldagem e a peça não é facilmente deformada. A soldagem é bonita e firme, sem rachaduras ou poros.Tanto a resistência da soldagem como a aparência da superfície merecem a palavra "high-end".
Os lasers HW-AMB podem proporcionar efeitos de soldagem mais uniformes e estáveis.enquanto o feixe de ponto central realiza soldagem por penetração profunda para obter uma costura de soldagem sem poros e salpicaduras.
HW-AMB-Modo de Feixe Ajustável, Hanwei laser tem sido dedicado à pesquisa e desenvolvimento do sistema de soldagem de feixe de laser AMB por muitos anos.
No tipo HW-AMB-ECO, o núcleo do feixe de laser e o anel são fixos, não podem ser ajustados. O núcleo AMB Laser é de 50um-100um.
Há pequenas mudanças no ponto de luz à medida que a distância focal muda.
O feixe de laser HW-AMB-ECO é focado na superfície da peça de trabalho através de um sistema óptico, formando um anel externo e feixes de laser de ponto interno: O anel externo é responsável pela transmissão de laser de anel externo de baixa densidade de potência, usado principalmente para estabilizar a piscina de fusão e reduzir as salpicaduras.O ponto interno é responsável pela transmissão de alta densidade de potência laser ponto central, utilizado principalmente para solda de penetração profunda.
Série RS - Máquina de solda a laser por anel e ponto - Tipo ECO para solda de cobreCaracterísticas:
1. Menos salpicamento - A estabilização do reservatório de soldagem elimina praticamente salpicamento. Absorver mais laser internamente no buraco da fechadura e reservatório de soldagem da peça.
2. Alta Qualidade de Soldadura - costuras de soldadura de alta qualidade que garantem alta resistência sem poros, colapso de costura, rachaduras ou arranhões na extremidade.
3. Soldadura rápida - Alta eficiência.
4. Maior rendimento - Aumento da produtividade - maximiza o tempo de funcionamento e reduz significativamente o retrabalho de peças soldadas.
5. Menores custos operacionais - benefício de tempos de inatividade da máquina mais curtos, menos pós-processamento, menos rejeitos e uma resistência muito elevada do vidro protetor.
6- Máxima flexibilidade de aplicação.
7Fácil de operar e de manter.
8. Ecrã táctil - configuração de parâmetros digitais no monitor.
9. Língua em Inglês como padrão. (Suporte de Língua Personalizada no Controlador)
10O tamanho do feixe de laser é ajustável de 0 a 5 mm de acordo com os requisitos de solda.
11O interior da cabeça de laser com estrutura simples e alto desempenho de vedação.
12. Lente extremamente durável. Portador de espelho tipo gaveta - Fácil de substituir.
13Cabeça de soldagem a laser de alto desempenho com fonte e controlador a laser.
14. Adequado para várias soluções de apoio à automação.
15- Citação competitiva.
Série RS - Máquina de solda a laser por anel e ponto - Tipo ECO para solda de cobreParâmetros técnicos:
Modelo
HW-DH-ECO-MP
Potência do laser
4000 W / 6000 W
Fonte de laser
HW-DH-Medium Power / HW-DH-High Power
Feixe de laser
Anel e Ponto
Núcleo Laser
50um / 100um
Estabilidade da potência do laser
≤ 3%
A potência do laser é ajustável
10% a 100%
Frequência de saída do laser
≤ 20 Khz
Método de arrefecimento
Refrigeração por água
Sistema de controlo
HW-AMB
Cabeça de laser
HW-AMB-36
Câmera e Monitor
Processo de solda
Viagem no eixo X
Opção
Viagem no eixo Y
Opção
Viagem no eixo Z
Opção
Viagem por eixo rotativo
Opção
Modo de funcionamento
CW / QCW / PWM
Software mecânico
Laser HW
Ecrã de exibição
Laser HW
Tamanho da máquina
875*531*849 mm
Peso da máquina
150 kg / 200 kg
Temperatura ambiente
5~40°C
Umidade Ambiental
30% RH ~ 70% RH
Voltagem nominal de entrada
380v 50/60 Hz
Consumo de energia
≤ 20 kW / ≤ 30 kW
Série RS - Máquina de solda a laser por anel e ponto - Tipo ECO para solda de cobreAplicação:
A tecnologia de soldagem a laser HW-AMB-ECO obtém resultados de soldagem eficientes, precisos e confiáveis através de seu design exclusivo de feixe de laser e controle de energia.Trata-se de uma tecnologia de soldagem avançada com amplas perspectivas de aplicação..
1Tem perspectivas de aplicação amplas em campos como pacotes de módulos de bateria, baterias de lítio de veículos elétricos, etc.
2. Amplamente utilizado nas indústrias de solda e processamento, como automóveis.
3. Amplamente utilizado nas indústrias de solda e processamento, como eletrônicos de consumo.
4. Amplamente utilizado nas indústrias de solda e processamento, tais como navios.
5. Amplamente utilizado nas indústrias de solda e processamento, como a joalharia.
6. Amplamente utilizado em alumínio, cobre, latão, ouro, soldadura de prata e indústrias de processamento.
7. Amplamente utilizado nas indústrias de solda e de processamento de materiais especiais, que possui uma elevada reflectância para lasers.
Série RS - Máquina de solda a laser por anel e ponto - Tipo ECO para solda de cobreVisão geral:

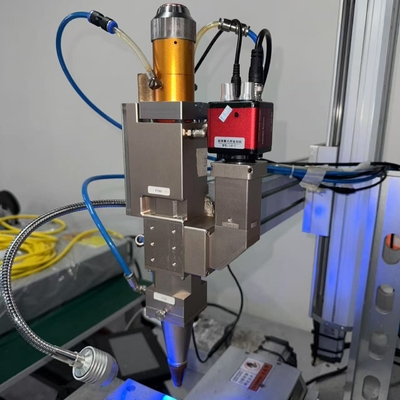

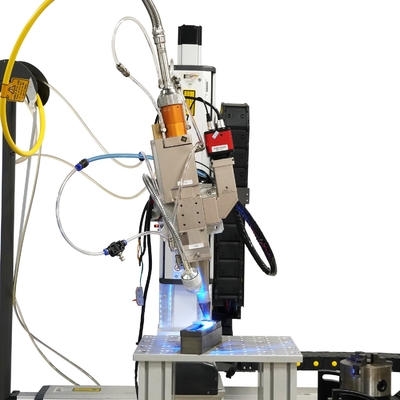

Laser
Cabeça de solda
Sopro de ar coaxial
Sopro lateral
Dimensão do ponto de luz
Série RS - Máquina de solda a laser por anel e ponto - Tipo ECO para solda de cobreAmostra:
Cobre
Alumínio
Aço
